基于用户对组网的特殊需求,结合我公司产品的特性,我方提供具有以下特点的组态监控解决方案:

1.     数据监控中心能通过上位机(或手机及平板电脑)远程实时监控各个客户产线系统运行情况;

2.     在客户办公室内可以通过上位机(或手机及平板电脑)监控自家产线运行情况(可选);

3.     当相关人员在移动作业或出差休假期间,可以通过移动设备(手机或平板等)在任何网络下远程监控系统运行状况,实时获取告警信息;

4.     在实现上述移动、远程监控的前提下,同时实现传统组态方案所具备的全部功能,如实时、历史数据记录、报警、趋势图、流程图及报表等。

数据监控中心功能特点

库德莱兹自动化规划建设的张家港总部数据监控中心系统将具备如下主要功能特点:

n        通讯系统特点

数据中心采用光纤接入,申请固定IP资源,保证网络的稳定性及传输带宽。客户站点PLC设备(西门子S7-200/300)通过串口DTU数据远传模块经移动运营商GPRS网络将采集到的实时设备数据发送至数据中心监控服务器。(如下图所示)

n        监控系统特点

监控中心有针对性定制开发的HMI上位监控系统,集成设备、产线的本地及远程监控功能,达到对整个产线灵活、实时、稳定可靠的监视、控制功能。监控中心在数据监控功能上作为数据采集中心、存储中心、WEB服务发布中心提供一系列核心服务。用户可以通过任意网络,经过安全认证后通过浏览器访问监控中心数据。APP作为灵活、机动的辅助监控工具,经过安全认证后可以直接访问设备、产线等数据。

n        数据管理系统特点

监控中心从各个控制器采集数据,收集产线各台设备运行的各种数据参数、各个机电设备状态以及各个接口设备状态的实时数据以及历史数据,并具有在线查询、导出、修改、处理和打印等功能。

n        报表管理系统特点

监控中心可以提供实时的、历史的和统计数据报表(日、月、年报表)。报表具备自动打印或按需要打印的功能。报表具备数据动态化,格式多样化,并且实现报表数据和报表格式的完全分离,用户可以只修改数据,或者只修改格式。

n        图形显示系统特点

监控中心能够显示整条产线的监控画面,所有控件支持矢量图,并根据客户端设备屏幕分辨率大小自适配画面大小,从而保证最佳的访问效果,这些画面包括:

ü 产线总体画面显示;

ü 各工艺流程画面显示;

ü 主要设备状态画面显示;

ü 控制系统画面显示;

ü 配电系统画面显示;

ü 报警系统显示、趋势图、报表等。

n        视频监控系统特点(可选)

通过部署网络摄像头,监控中心的画面中还可以灵活集成实时视频监视功能,其采用当前流行的视频压缩技术,将产线局部需要实时视频监控的区域画面传输到监控系统中进行处理,转换成小容量视频文件存储在相应的视频服务器内。用户在监控中心或远程即可通过访问项目可视化界面对指定区域进行实时视频画面监控。

n        实时报警系统特点

监控中心集成产线各个设备的报警信息,做到有异常及时发现及时处理,可实现将告警信息实时推送至手机平板等移动设备,也可支持邮件发送的传统方式,同时结合视频监控系统确保现场安全。

组网方案

   组网拓朴图

                                 组网说明

n        产线设备情况

每个客户车间目前有1至若干条铝塑复合板成套设备产线,每条产线建有厂家配套提供的手动操作电气控制柜。每条产线有多台ABB变频器及1套西门子S7-200/300PLC进行电气控制,所有设备数据已集成到控制柜内的PLC控制器,通过连接到PLC的威纶通触摸屏进行本地操作和监控。

n        通讯接口

现场每台柜子配有一套S7-200/300PLC,I/O模块与仪表通讯,将所有仪表数据采集到PLC,PPI/MPI口与上位触摸屏通讯,提供数据供触摸屏监控。为了实现数据的远程传输和监控,我们给每一台PLC的PPI/MPI接口配置连接一块GPRS通讯模块,该模块采集PLC数据后发至数据监控中心服务器,从而实现远程通讯。

n        组态监控系统

该项目组网设计采用全新一代的基于WEB服务器架构的IgnitionSCADA组态监控系统作为核心,对设备、产线上的控制主设备进行数据采集、记录、分析和处理,同时它又作为一台WEB服务器为多平台客户端(上位机PC/笔记本/手机/平板移动设备等)设备提供了本地和远程访问项目的功能。

   项目实施效果预览(模拟)

下面是我方模拟的部分画面展示。经过动态域名设置加上端口转发或VPN隧道,无论用户在任何地方,只要能够上网,即可实现对产线现场的实时监控。

产线监控画面

趋势页面

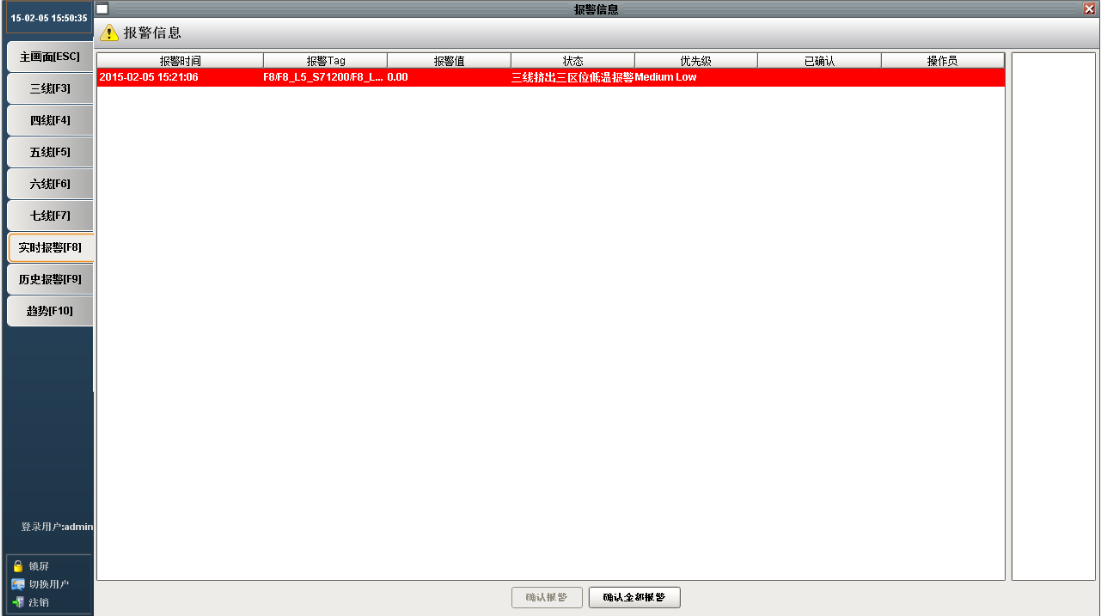

报警画面
